F&F

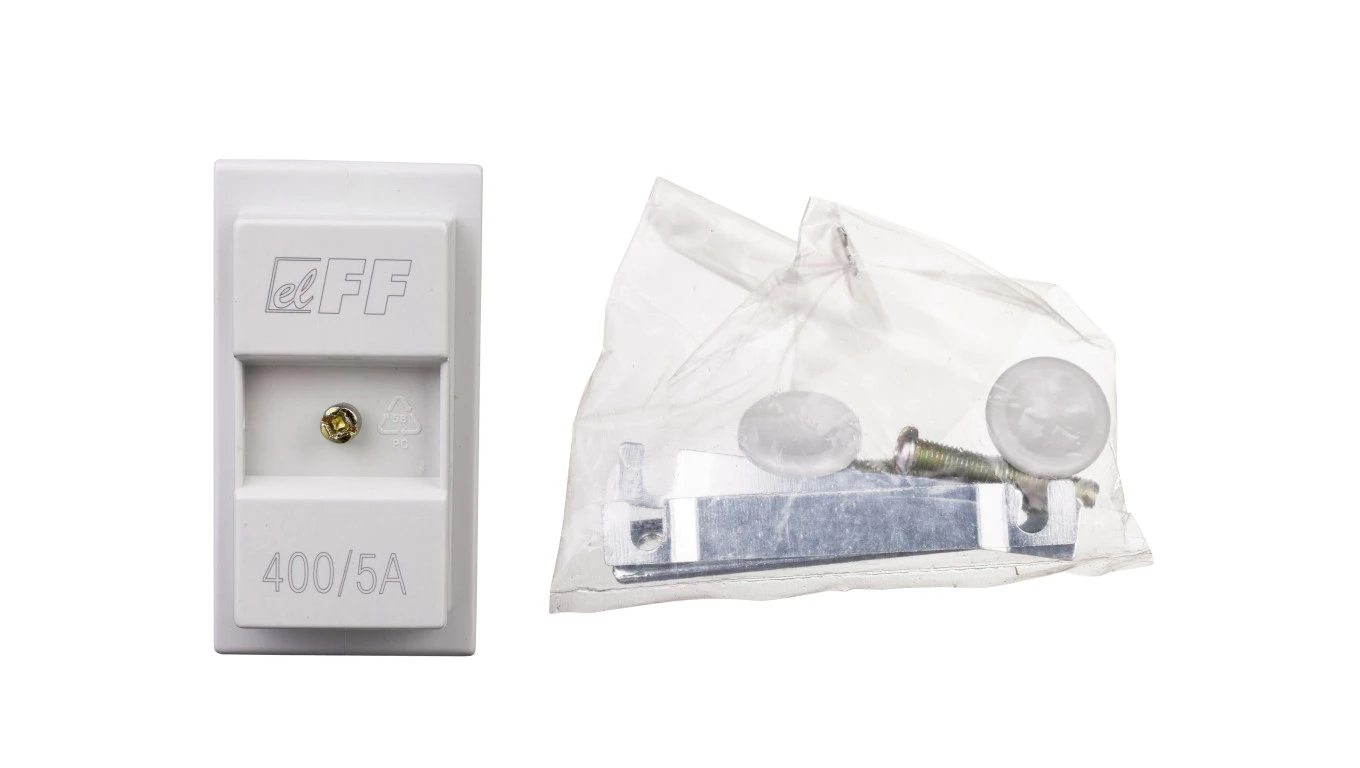

Przekładnik prądowy na kabel i szynę fi30+40/30x10mm TI-400-5

Przejdź do sekcji Opinie
Dostępność:
średnia ilość
Dostawa od 15,99 zł - InPost Paczkomaty 24/7

z VAT bez VAT
Cena 71,99 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt
Udostępnij

Opis

Koszty dostawy

Opinie

Produkty powiązane

Przekładnik prądowy TI-400

Opis produktu

Jednofazowy,
z zamkniętym rdzeniem.
Przekładnia 400/5.
Moc 5 VA.

Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Działanie
Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika prądowego (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.

Uwaga!
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika prądowego (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).

typ Ip/Is Klasa moc
[VA]		 wymiary otworu P1/P2
A1/A2/A3×B; C [mm]		 wymiary
W×H [mm]		 waga
[kg]
TI-30* 30/5 1 2,5 Ø22 44×67×30 0,135
TI-40 40/5 1 1 Ø22 44×67×30 0,135
TI-50 50/5 1 1,5 Ø22 44×67×30 0,135
TI-60 60/5 1 1,5 Ø22 44×67×30 0,135
TI-75 75/5 1 1,5 Ø22 44×67×30 0,135
TI-80 80/5 1 1,5 Ø22 44×67×30 0,135
TI-100 100/5 0,5 2,5 30/25/20×10; Ø22 61×81×34 0,235
TI-150 150/5 0,5 2,5 30/25/20×10; Ø22 61×81×34 0,235
TI-200 200/5 0,5 5,0 30/25/20×10; Ø22 61×81×34 0,235
TI-250 250/5 0,5 5,0 30/25/20×10; Ø22 61×81×34 0,235
TI-300 300/5 0,5 5,0 30/25/20×10; Ø22 61×81×34 0,235
TI-400 400/5 0,5 5,0 40/30/ - ×10; Ø30 75×99×40 0,305
TI-600 600/5 0,5 5,0 40/30/ - ×10; Ø30 75×99×40 0,305
TI-1000 1000/5 0,5 10,0 62/52/38×21; Ø46 126×102×62 -
TI-1250 1250/5 0,5 10,0 62/52/38×21; Ø46 126×102×62 -
TI-1600 1600/5 0,5 10,0 62/52/38×21; Ø46 126×102×62 -


Parametry techniczne:

  • CN: 85043129
  • PKWiU: 27.11.42.0
  • Z ochroną przed dotykiem: Tak
  • Skalibrowany: Nie
  • Model: Przekładnik wsporczy na szynę
  • Z szyną miedzianą: Nie
  • Mocowanie zatrzaskowe: Nie
  • Liczba wejść pierwotnych: 1
  • Średnica przepustu [mm]: 30
  • Szerokość przepustu [mm]: 40
  • Wysokość przepustu [mm]: 10
  • Znamionowa wtórna moc pozorna [VA]: 10
  • Znamionowy prąd wtórny [A]: 5
  • Znamionowy prąd pierwotny [A]: 400
  • Klasa dokładności: 0.5000
