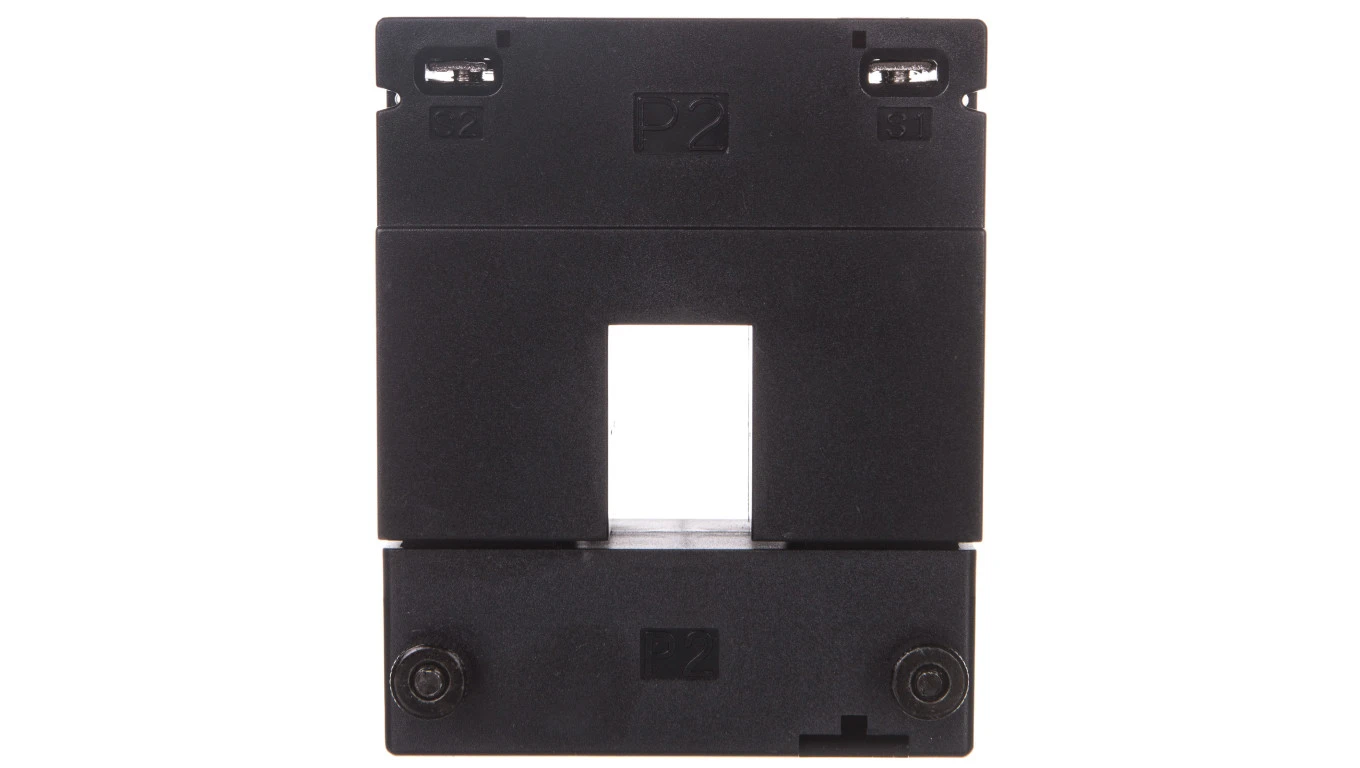

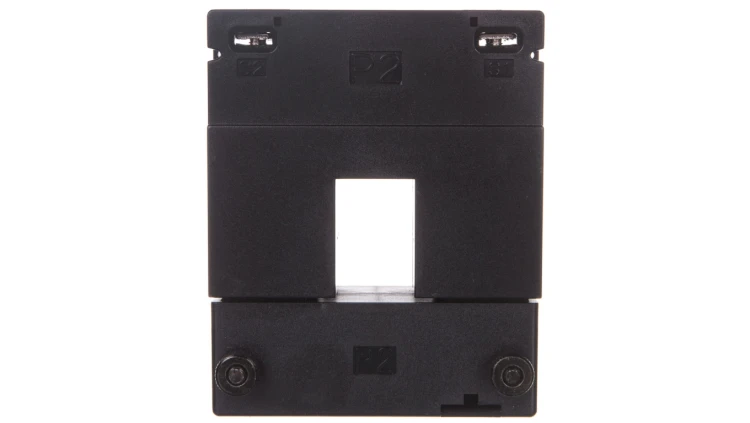

Przekładnik prądowy 100/5A kl.1 /z otwieranym rdzeniem/ TO-100-5

Przejdź do sekcji Opinie
Dostępność:
średnia ilość
Dostawa od 0,00 zł - Paczka w Weekend

z VAT bez VAT
Cena 266,99 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt
Udostępnij

Opis

Koszty dostawy

Opinie

Produkty powiązane

Przekładnik prądowy TO-100

Opis produktu

Jednofazowy.
Z otwieranym rdzeniem.
Przekładnia 100/5.
Moc 1,5 VA.

Przekładniki prądowe proporcjonalnie zmieniają duże natężenia prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Działanie jednofazowego przekładnika prądowego z otwieranym rdzeniem TO

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.

Uwaga!
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).



Typ Przekładnia Klasa Moc Wymiary [mm] Waga
Ip/Is [VA] A B C D E F G H I [kg]
TO-100 100/5 1,0 1,5 21 32 51 90 112 34 45 40 32 0,78
TO-125 125/5 1,0 1,5 21 32 51 90 112 34 45 40 32 0,78
TO-150 150/5 1,0 1,5 21 32 51 90 112 34 45 40 32 0,78
TO-200 200/5 0,5 1,5 21 32 51 90 112 34 45 40 32 0,78
TO-250 250/5 0,5 1,5 21 32 51 90 112 34 45 40 32 0,78
TO-300 300/5 0,5 1,5 21 32 51 90 112 34 45 40 32 0,78
TO-400 400/5 0,5 1,5 50 80 78 116 146 33 33 35 33 0,9
TO-500 500/5 0,5 2,5 50 80 78 116 146 33 33 35 33 0,9
TO-600 600/5 0,5 2,5 50 80 78 116 146 33 33 35 33 0,9
TO-750 750/5 0,5 5,0 50 80 78 116 146 33 33 35 33 0,9
TO-1000 1000/5 0,5 5,0 50 80 78 116 146 33 33 35 33 0,9
TO-1250 1250/5 0,5 5,0 80 121 - 145 196 33 - 70 - -
TO-1600 1600/5 0,5 7,5 80 121 - 145 196 33 - 70 - -
TO-2000 2000/5 0,5 10,0 80 121 - 145 196 33 - 70 - -


Parametry techniczne:

  • CN: 85043129
  • PKWiU: 27.11.42.0
  • Z ochroną przed dotykiem: Nie
  • Skalibrowany: Nie
  • Model: Przekładnik z dzielonym rdzeniem
  • Z szyną miedzianą: Nie
  • Mocowanie zatrzaskowe: Nie
  • Szerokość przepustu [mm]: 21
  • Wysokość przepustu [mm]: 32
  • Znamionowa wtórna moc pozorna [VA]: 1.5000
  • Znamionowy prąd wtórny [A]: 5
  • Znamionowy prąd pierwotny [A]: 100
  • Klasa dokładności: 1
