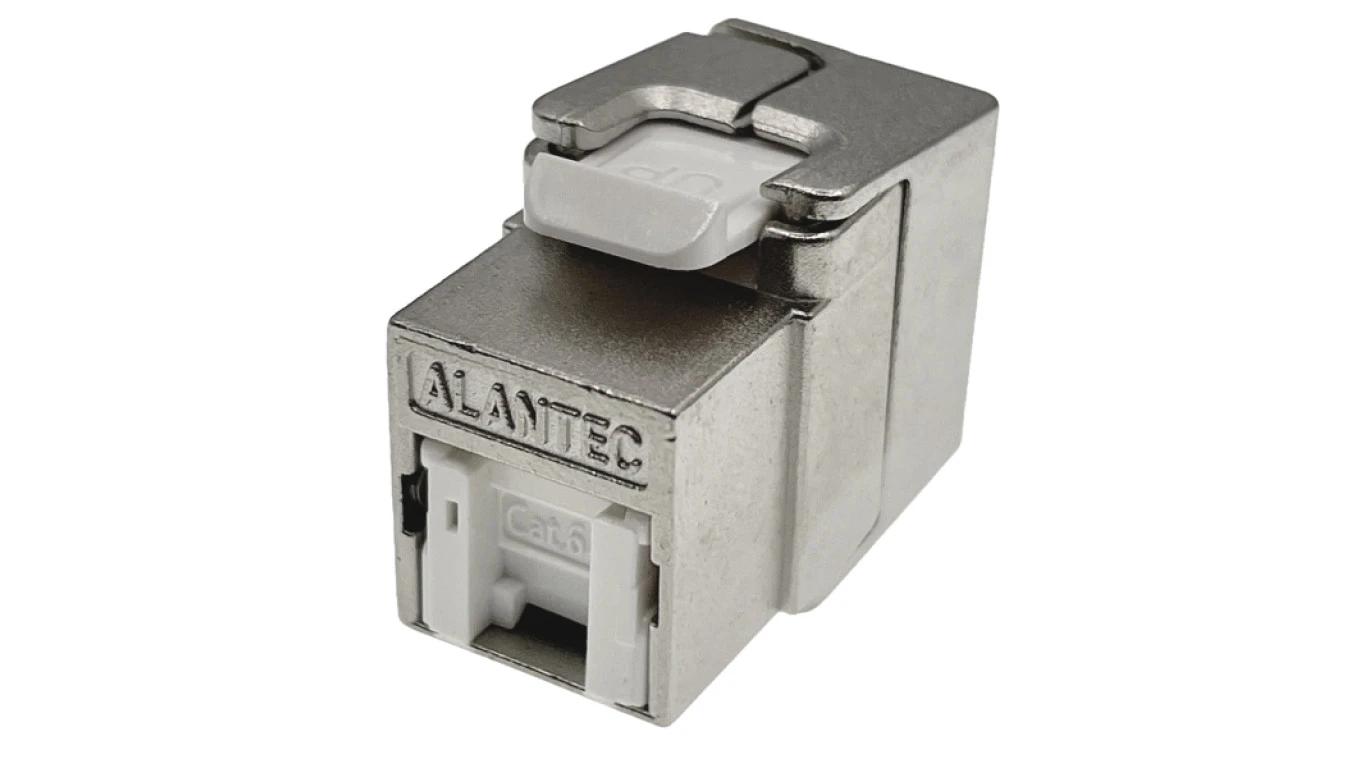

Beznarzędziowe, ekranowane (STP), wysokiej klasy moduły transmisyjne typu Keystone Jack, kategorii 6A (10Gb).
Przeznaczone do zabudowy gniazd abonenckich jak i pól krosowych w instalacjach wewnętrznych, sieci teleinformatycznych, w miejscach zagrożonych oddziaływaniem zakłóceń elektromagnetycznych.
Parametry transmisyjne zostały przetestowane w niezależnym labolatorium badawczym INTERTEK (USA), co zostało potwierdzone odpowiednim dokumentem.
Technologia beznarzędziowej terminacji gniazda umożliwia zmontowanie całego toru transmisyjnego bez konieczności użycia specjalistycznych narzędzi. Proces instalacyjny jest szybki i wygodny – według naszych doświadczeń wykonanie terminacji takiego modułu zajmuje około 1/3 czasu w porównaniu ze standardowym systemem opartym na narzędziach uderzeniowych.
W trybie beznarzędziowym moduł terminuje się poprzez zamknięcie tylnych klapek obudowy, które pełnią funkcję zintegrowanego automatycznego elementu dociskowego. Podczas ich zamykania żyły kabla są jednocześnie wprowadzane i dociskane do złączy szczelinowych IDC, co zapewnia równomierny docisk wszystkich ośmiu żył oraz prawidłowe zakończenie toru transmisyjnego. Jednocześnie moduł może być również terminowany przy użyciu standardowego narzędzia instalacyjnego, w zależności od preferencji instalatora.
Obie metody terminacji, potwierdzone wieloletnią praktyką instalacyjną, zapewniają równie skuteczne i trwałe zakończenie toru transmisyjnego. Terminacja beznarzędziowa jest przy tym szybsza w wykonaniu i stanowi obecnie powszechnie stosowane rozwiązanie w systemach okablowania strukturalnego
Dzięki zastosowaniu specjalnych, uniwersalnych mocowań gniazda można montować w dowolnych elementach takich jak: puste panele krosowe, puszki naścienne, podłogowe itp.
WAŻNA zaleta KONSTRUKCYJNA: wpięcie wtyków telefonicznych RJ11, RJ12 nie powoduje uszkodzenia gniazda, specjalna konstrukcja powoduje, że piny złącza nie ulegają odkształceniom. Moduł dodatkowo wyposażony w zintegrowaną (chowaną wewnątrz po wpięciu wtyku) osłonę przeciwkurzową. Organizer żył ułożony w kształt rombu pozwala na zmniejszenie rozplotu żył, co przekłada się na lepsze parametry transmisyjne.
Rodzaj gwarancji
- 25 letnia gwarancja systemowa
Rodzaj produktu » Moduł Beznarzędziowy
Typ Keystone Jack określający wymienny moduł/gniazdo RJ45, RJ12, RJ11. Wszechstronny i standardowy komponent używany głównie w systemach okablowania strukturalnego, telekomunikacji i CCTV. Jest to element toru transmisyjnego, który można łatwo zainstalować w panelach krosowych, gniazdach ściennych oraz innych rodzajach osprzętu montażowego. W rozwiązaniu beznarzędziowym (toolless) dzięki samozaciskowej konstrukcji, instalacja jest niezwykle prosta i nie wymaga użycia żadnych narzędzi, co znacząco przyspiesza proces montażu.
Ekranowanie » TAK - ekranowany
Ekranowany komponent sieciowy, będący idealnym rozwiązaniem dla wymagających instalacji, zapewniający najwyższy poziom ochrony i niezawodności. Zgodny z normą ISO/IEC 11801, charakteryzuje się zaawansowaną ochroną przed zakłóceniami elektromagnetycznymi (EMI). Metalowa osłona produktu efektywnie eliminuje interferencje zewnętrzne, co przekłada się na stabilną i bezpieczną transmisję danych.
Ekranowanie tego elementu pozwala na minimalizację przesłuchów międzykanałowych, co jest kluczowe w środowiskach o wysokiej gęstości okablowania. Konstrukcja zapewnia również doskonałą ochronę przed uszkodzeniami mechanicznymi podczas instalacji. Produkt jest idealny do zastosowań w miejscach narażonych na silne zakłócenia elektromagnetyczne, takich jak serwerownie, pomieszczenia techniczne, czy biura z dużą ilością urządzeń elektronicznych.
Odpowiedni do wszystkich rodzajów ekranowanych kabli: U/FTP, F/UTP, F/FTP oraz S/FTP. Ze względu na wymóg prawidłowego uziemienia, nie zaleca się stosowania z przewodami nieekranowanymi.
Kategoria » 6A
Produkt kategorii 6A (klasa EA, o rozszerzonej charakterystyce) przeznaczony do transmisji danych z prędkością do 10 000 Mbps (10 Gigabit Ethernet 10GBASE-T).
Może być stosowany w różnych typach sieci, takich jak LAN, WAN czy SAN, i jest przeznaczony do połączeń między urządzeniami sieciowymi, takimi jak routery, switche, kamery IP czy komputery. Może być również wykorzystywany do transmisji sygnałów audio-wideo w systemach AV over IP oraz w instalacjach AV wykorzystujących technologie transmisji po skrętce, takich jak HDBase-T.
W celu zachowania deklarowanych parametrów, zgodnie z normą maksymalna długość odcinka przewodu (tor transmisyjny) nie powinna przekraczać 90m, przy założeniu że do zakończenia (modułu keystone bądź patch-panela) podłączy się dwa kable krosowe o długości nie większej niż 5m.
Produkty kategorii 6A są wstecznie kompatybilne z elementami niższych kategorii takimi jak patch-panele czy moduły keystone RJ45.
PoE » IEEE 802.3bt (PoE++ Typ 4)
Produkt zgodny z PoE++ High Power (typ 4) IEEE 802.3bt 100W, zasilanie na 4 parach (4PPoE). Dopuszczalna odległość linii to 100m przy minimalnej kategorii 5e, jednak ze względu na aspekt temperaturowy zalecane są przewody min. kategorii 6A.
Dzięki zastosowaniu tego standardu można zasilić urządzenia takie jak telefonia VoIP, punkty dostępu (access point) WiFi w standardzie 802.11n oraz 802.11ac, urządzenia biometrycznej kontroli dostępu, kamery CCTV, kamery z grzałką oraz kamery PTZ, urządzenia alarmowe, telefonię Video VoIP, infokioski, komputery, telewizory oraz inne urządzenia zasilane do 71.3W.
Marka » ALANTEC
ALANTEC to marka należąca do firmy A-LAN Technologie, polskiego producenta systemów okablowania strukturalnego. A-LAN działając od 2001 roku, ugruntował sobie pozycję lidera, wprowadzając na rynek produkty najwyższej jakości, weryfikowane przez niezależne laboratoria, dając tym samym gwarancję trwałości i niezawodności. Firma rocznie wprowadza na rynek europejski kilkadziesiąt tysięcy kilometrów kabli teleinformatycznych, kilkaset tysięcy gniazd abonenckich oraz dziesiątki tysięcy komponentów towarzyszących, dając na te produkty wieloletnie gwarancje systemowe.
Certyfikat » Intertek ETL
Najwyższą jakość produktu poświadcza rygorystyczne badanie jakości prowadzone przez laboratorium INTERTEK (USA). Potwierdza on spełnienie wysokich standardów jakości oraz zgodności z normami branżowymi, m.in.: ISO/IEC 11801 (norma międzynarodowa, zgodna z wzorowaną na niej normą polską i europejską PN-EN 50173) oraz/lub ANSI/TIA-568 (norma stosowana na rynku amerykńskim). Badanie ETL INTERTEK jest badaniem wieloetapowym, obejmującym proces przepływu, producji i badania prób losowych gotowego produktu.
Gwarancja » Systemowa 25 lat
Produkt dopuszczony jest do programu 25-letniej gwarancji systemowej. W celu uzyskania certyfikatu gwarancyjnego, instalacja musi być wykonana przez przeszkolonego instalatora oraz przebadana certyfikowanym miernikiem sieci LAN z aktualną kalibracją. Gwarancja obejmuje całe tory transmisyjne, po wykonaniu sieci zgodnie z międzynarodowymi standardami branżowymi A-LAN Technologie bezpłatnie udziela 25-letnią gwarancję. Długa gwarancja daje inwestorowi bezpieczeństwo oraz pewność, że instalowane są produkty o wysokiej jakości i trwałości.
Specyfikacja techniczna
| Ogólne |
|---|
| kategoria | 6A |
| klasa | EA (norma 500MHz) o rozszerzonej charakterystyce do 700 MHz / 10 Gb/s |
| ekran | tak |
| rodzaj | beznarzędziowy / narzędziowy |
| Korpus |
|---|
| materiał | Odlew cynkowy, spełniający wymogi EMC zgodnie z EN 55022 |
| Gniazdo |
|---|
| Trwałość wg norm | > 750 cykli |
| Trwałość wg badań | > 2500 cykli |
| powłoka styków | pozłacana (50 μcalowa warstwa złota) |
| siła docisku styków | 100 g na styk |
| siła rozłączania | 50N przez 60s |
| Złącze szczelinowe |
|---|
| sekwencja | 568A/B |
| materiał noży | fosforobrąz ze 100 μcalowa warstwą niklu |
| Przyjmuje przewody drut/linka | 22-26AWG / gwarancja 20 cykli reterminacji |
| korpus | plastik odporny na ogień, zgodny z UL 94 V-0 |
| Płytka PCB |
|---|
| materiał | laminat FR4 o grubości 1,6 mm |
| Parametry elektryczne |
|---|
| maks. wartość prądu | 1,5 A |
| rezystancja izolacji | 500 MΩ @ 100 Vdc |
| odporność napięciowa | 1000 Vac RMS @60Hz przez 60s |
| rezystancja styków | 20 mΩ |
| rezystancja noży IDC | 2,5 mΩ |
| Zasilanie PoE |
|---|
| rodzaj | PoE++ High Power (typ 4) IEEE 802.3bt 100W |
| Zakres temperatur |
|---|
| składowania | -40oC do +70oC |
| pracy | -10oC do +65oC |
| Wymiary |
|---|
| Długość, szerokość, wysokość | 28,7 x 16,4 x 22,5 mm |
