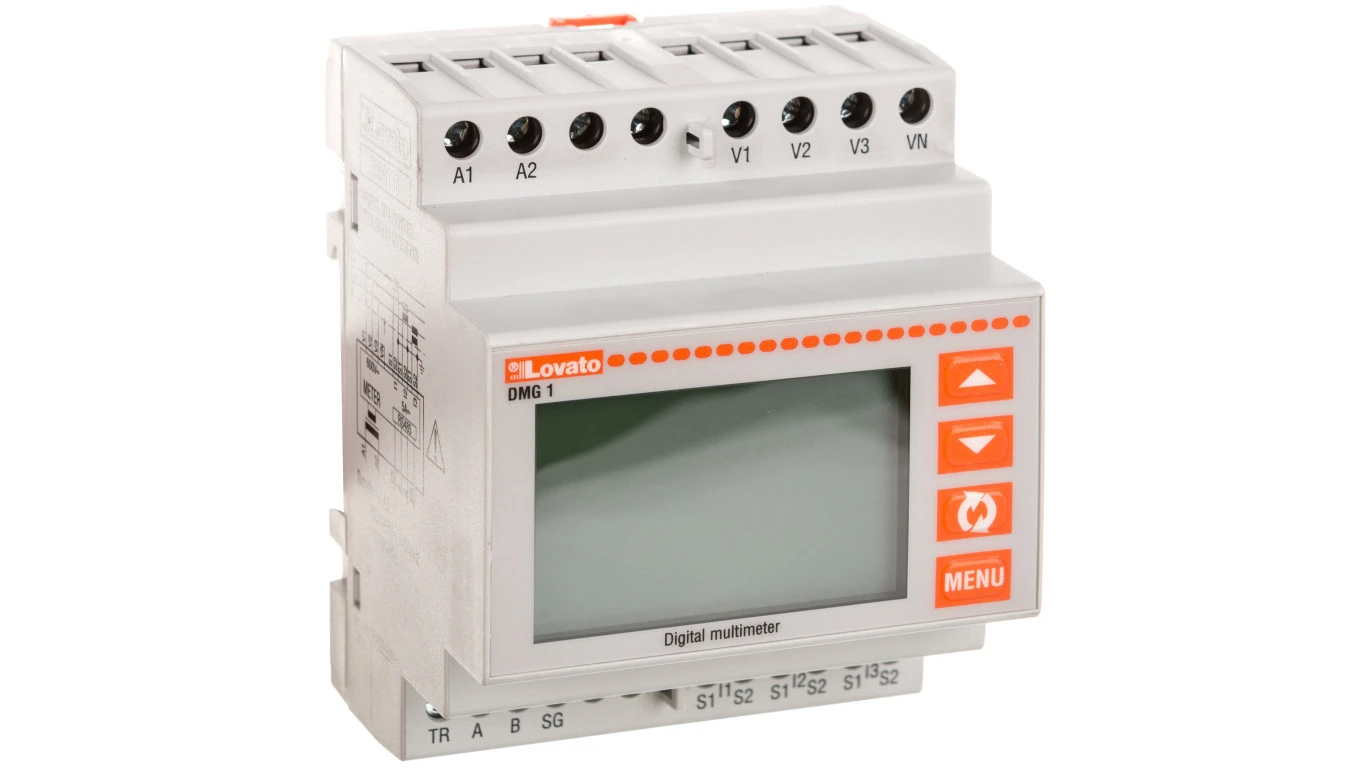

Miernik cyfrowy LCD modułowy RS-485 DMG110

Mierniki cyfrowe dostępne są w obudowie modułowej o szerokości 4 modułów i wyposażone zostały w podświetlany wyświetlacz z ikonami, zapewniający dokładny obraz wyświetlanych parametrów elektrycznych.

Mierniki DMG110 i DMG210 wyposażone zostały w optycznie izolowany interfejs RS485.

Główne pomiary to:

– napięcia (wartości fazowe, międzyfazowe i systemu)

– prądy fazowe (przeliczony prąd w przewodzie N)

– moce (czynna, bierna, pozorna, wartości fazowe i całkowite)

– współczynnik mocy na fazę i wartości całkowite

– częstotliwość mierzonej wartości napięcia

– funkcja wartości maksymalnych/minimalnych/średnich dla wszystkich pomiarów.

– wartości maksymalnego zapotrzebowania mocy i prądu

– asymetria napięć i prądów

– całkowite zniekształcenia harmoniczne (THD) napięć i prądów

– liczniki energii czynnej, biernej i pozornej

– licznik (częściowy i całkowity, programowalny)

– energia dla każdej z faz (DMG100/110)

– analiza harmonicznych do 15 składowej (DMG100/110).

Charakterystyka robocza

– napięcie znamionowe zasilania pomocniczego: 100...240VAC / 110...250VDC

– maksymalne napięcie znamionowe pomiarowe: 600VAC

– zakres pomiaru napięcia: 50...720VAC, międzyfazowe

– możliwość zastosowania w układach SN i WN

– znamionowy prąd wejścia pomiarowego: 5/1 A

– zakres pomiaru prądu przez przekładnik do 10 000A

– zakres pomiaru częstotliwości: 45...66Hz

– pomiary napięcia i prądu metodą TRMS (skuteczne wartości rzeczywiste)

– dokładność pomiaru:

• napięcie: ±0,5%

• prąd: ±0,5% (0,1...1,1In)

• moc: ±1% pełnej skali

• częstotliwość: ±0,05%

• energia czynna: klasa 1 (IEC/EN/BS 62053-21)

• energia bierna: klasa 2 (IEC/EN/BS 62053-23)

– zapis danych do pamięci trwałej

– obudowa modułowa o szerokości 4 modułów

– stopień ochrony: IP40 od przodu; IP20 na zaciskach.
