Licznik energii jednofazowy Modbus dwukierunkowy MID SDM120M

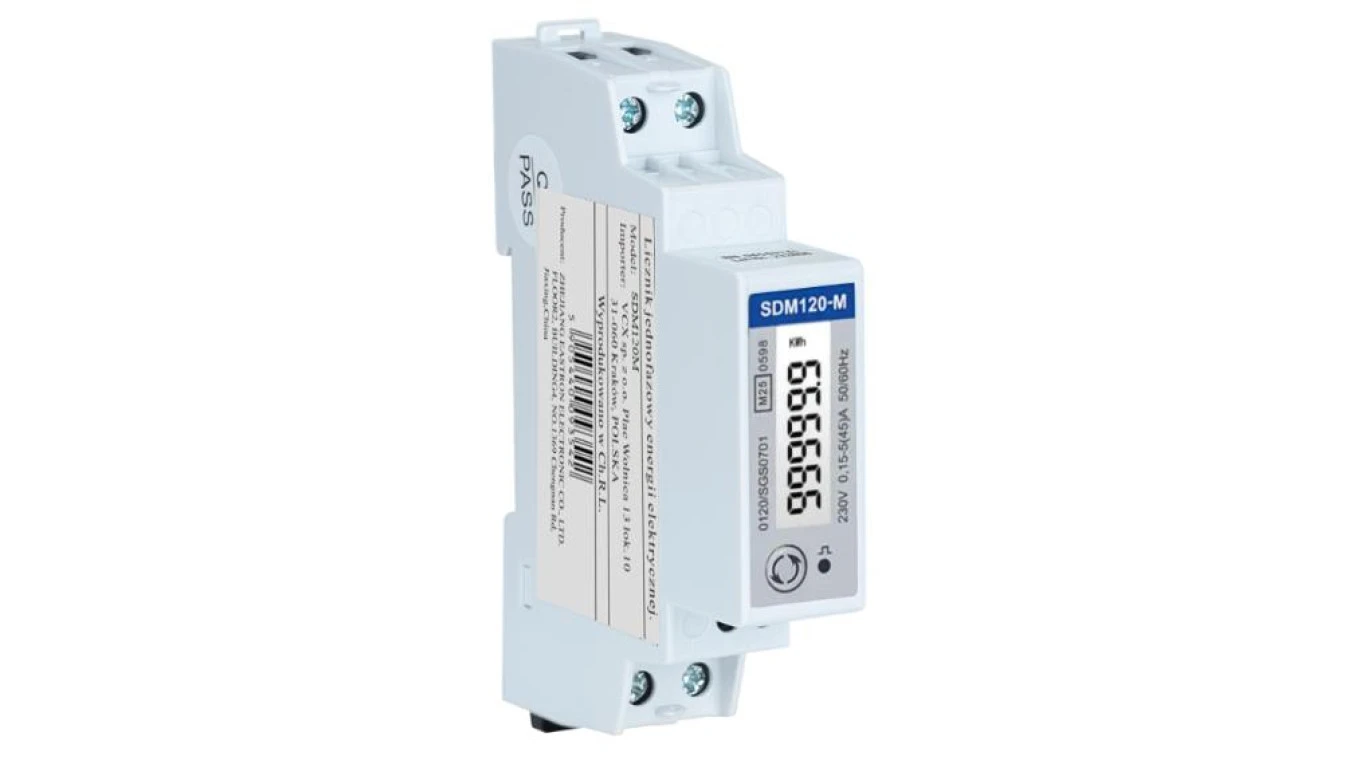

Eastron SDM120-M – Jednofazowy licznik energii elektrycznej z Modbus

SDM120-M to jednofazowy licznik energii montowany na szynę DIN, przeznaczony do bezpośredniego pomiaru zużycia energii elektrycznej oraz monitorowania kluczowych parametrów sieciowych w instalacjach jednofazowych. Urządzenie umożliwia pomiar energii czynnej i biernej oraz parametrów takich jak prąd, napięcie, moc, współczynnik mocy i częstotliwość.

Dzięki wbudowanemu interfejsowi RS485 Modbus oraz wyjściom impulsowym, licznik pozwala na zdalny odczyt danych i integrację z systemami monitoringu oraz zarządzania energią. Maksymalne obciążenie bezpośrednie wynosi 45 A, co eliminuje konieczność stosowania dodatkowych przekładników prądowych.

Główne cechy:
✔ Pomiar energii czynnej i biernej oraz wielu parametrów sieciowych
✔ Bezpośrednie podłączenie do sieci do 45 A
✔ Komunikacja RS485 Modbus RTU
✔ 2 wyjścia impulsowe
✔ Podświetlany wyświetlacz LCD
✔ Dwukierunkowy pomiar energii
✔ Montaż na szynie DIN
✔ Zatwierdzony zgodnie z MID

Zastosowanie:
✔ Monitoring energii pobieranej z sieci (import) i wprowadzanej do sieci (eksport) na jednej fazie
✔ Monitorowanie parametrów sieci na jednej fazie
✔ Monitorowanie prądów, napięć i mocy biernej na fazie, do której podłączony jest jednofazowy inwerter

DANE TECHNICZNE:

Napięcie i prąd:

• Napięcie znamionowe (Un): 230V AC
• Zakres napięcia: 176~276V AC (maks. 276V)
• Prąd wejściowy: 0.15-5(45)A (maks. 45A)
• Obwód napięciowy: <2W / 10VA
• Obwód prądowy: <1VA
• Częstotliwość: 50/60Hz
• Odporność na napięcie przemienne: 4kV przez 1 minutę
• Odporność na napięcie impulsowe: 6kV (fala 1.2 μs)
• Odporność na przeciążenie prądowe: 30 × Imax przez 0,01 s

Wyjścia impulsowe:

• Wyjście impulsowe 1: 1000/100/10/1 imp/kWh/kVArh (konfigurowalne)
• Wyjście impulsowe 2: 1000 imp/kWh (niekonfigurowalne
• Maksymalny odczyt: 99 999,9 kWh / kVArh

Zasilanie pomocnicze:

• Zakres roboczy: 100-277 V AC
• Zakres prądu: ≤0.04A
• Zużycie: <10W

Dokładność:

• Napięcie: ±0,5% maksymalnego zakresu
• Prąd: ±0,5% wartości znamionowej
• Częstotliwość: ±0,2% częstotliwości środkowe
• Współczynnik mocy: ±1% od jedności
• Moc czynna: ±1% maksymalnego zakresu
• Moc bierna: ±1% maksymalnego zakresu
• Moc pozorna: ±1% maksymalnego zakresu
• Energia czynna:

➢Klasa 1 lub 0.5 zgodnie z IEC62053-21
➢Klasa B lub C zgodnie z EN50470-3:2022 (wersja MID)

• Energia bierna: Klasa 2 zgodnie z IEC 62053-23

Izolacja:

• Wytrzymałość na napięcie przemienne: 4KV przez 1 minutę
• Wytrzymałość na napięcie impulsowe: 6KV

Środowisko pracy:

• Temperatura pracy: -40℃ do +70℃
• Temperatura przechowywania i transportu: -40℃ do +80
• Temperatura referencyjna: 23℃ ±2
• Kategoria instalacji: CAT II
• Wilgotność względna: 0–95%, bez kondensacj
• Wysokość n.p.m.: do 2000
• Klasa ochrony: II
• Lokalizacja: suche środowisko
• Czas rozruchu: 3 sekundy
• Środowisko mechaniczne: M1
• Środowisko elektromagnetyczne: E2
• Stopień zanieczyszczenia: 2
• Kategoria użytkowania: UC2

Parametry mechaniczne:

• Wymiary na szynie DIN: 18 × 118 × 64 mm (szer. × wys. × gł.) – zgodnie z DIN 43880
• Montaż: na szynie DIN 35 mm
• Stopień ochrony (panel przedni): IP51 (do użytku wewnętrznego)
• Materiał obudowy: samogasnący, UL94V-0
