Licznik energii 3-faz trójfazowy LCD do przekładników prądowych MODBUS zdalny MID

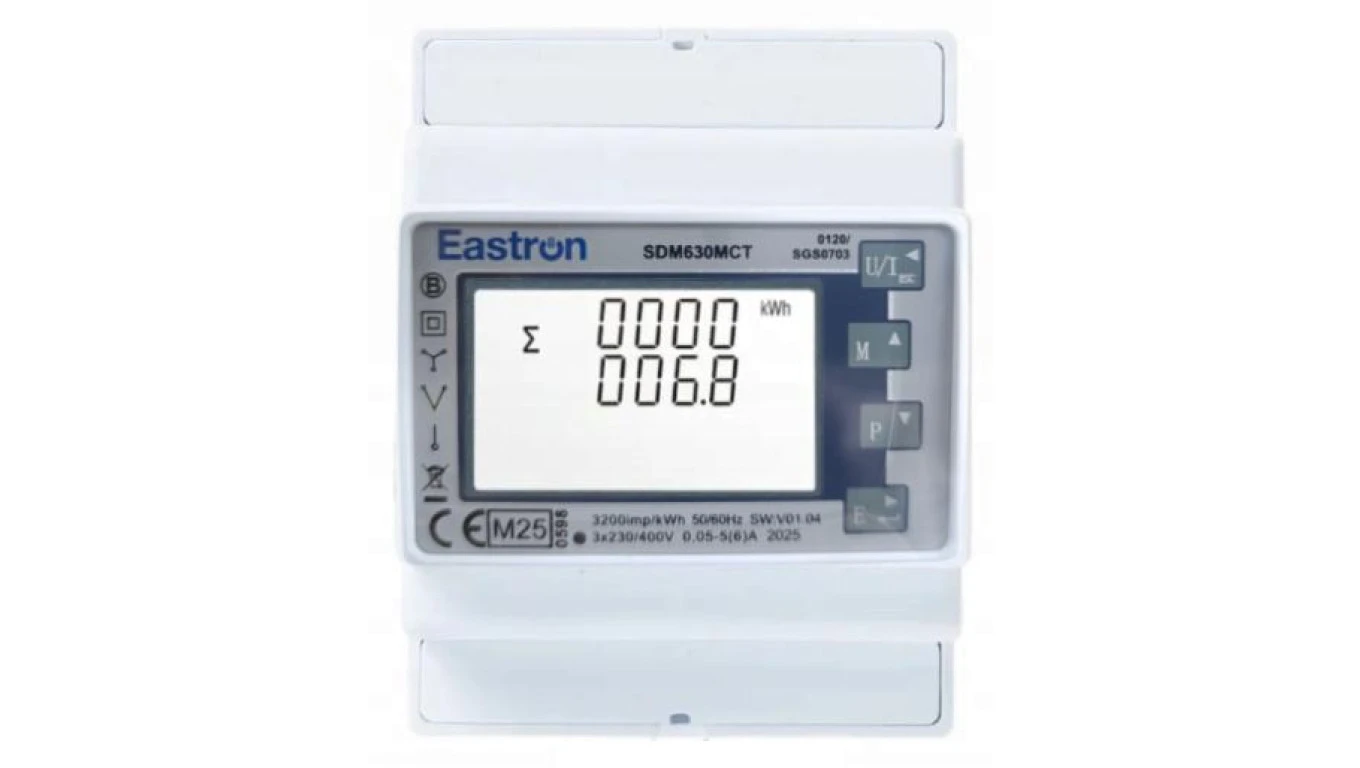

SDM 630 MCT to trójfazowy licznik energii elektrycznej montowany na szynę DIN, przeznaczony do precyzyjnego pomiaru zużycia energii oraz monitorowania kluczowych parametrów elektrycznych.

Urządzenie współpracuje z przekładnikami prądowymi (CT) 1/5A i wymaga zasilania pomocniczego AC lub DC.

Dzięki wbudowanemu interfejsowi RS485 Modbus RTU oraz wyjściom impulsowym, licznik umożliwia zdalny odczyt danych i integrację z systemami monitoringu i zarządzania energią.

Główne cechy:

• Pomiar energii elektrycznej oraz wielu parametrów sieciowych
• Obsługa przekładników prądowych 1/5A (CT-operated)
• Komunikacja RS485 Modbus RTU
• Wyjścia impulsowe
• Montaż na szynie DIN
• Wysoka dokładność i niezawodność

Zastosowanie:

• Stacje ładowania pojazdów elektrycznych (EV)
• Instalacje fotowoltaiczne (PV)
• Systemy magazynowania energii
• Inteligentne budynki i automatyka domowa
• Przemysł, obiekty komercyjne, budynki mieszkalne

Dane techniczne

Napięcie i prąd:

• Napięcie AC (Un): 3×230/400V
• Zakres napięcia: 100-276 V AC L-N, max. 276V
• Prąd znamionowy (Iref): 172-480 V AC L-L, max. 480V
• Prąd wejściowy: 5A
• Natężenie prądu wejściowego: 0,05-5(6)A, max. 6A
• Wytrzymałość na prąd przetężeniowy: 20Imax dla 0,5S
• Obwód napięciowy: < 2W/10VA
• Obwód prądowy: < 1VA
• Częstotliwość: 50/60Hz

Zasilanie pomocnicze:

• Zakres roboczy: 100-277 V AC
• Zakres prądu: ≤0.04A
• Zużycie: <10W

Parametry mechaniczne:

• Wymiary: 72 × 94,5 × 65 mm (szer. × wys.)
• Zgodność wymiarów: wg normy DIN 43880
• Montaż: na szynie DIN 35 mm
• Stopień ochrony obudowy: IP51 (do użytku wewnętrznego)
• Materiał: samogasnący, zgodny z UL94 V-0

Dokładność:

• Napięcie: 0,5% maksymalnego zakresu
• Natężenie: prądu 0,5% nominalnego
• Częstotliwość: 0,2% średniej częstotliwości
• Współczynnik mocy: 1% jedności (0,01)
• Moc czynna (W): ±1% maksymalnego zakresu
• Moc bierna (VAr): ±1% maksymalnego zakresu
• Moc pozorna (VA): ±1% maksymalnego zakresu
• Energia czynna (Wh): Klasa 1 IEC 62053-21
• Energia bierna (VARh): Klasa 2 IEC 62053-21
• Całkowite zniekształcenia harmoniczne: 1% do 31
• Czas odpowiedzi na sygnał: wejściowy skokowy 1s, typowo, do >99% ostatecznego odczytu, przy 50 Hz.

Izolacja:

• Wytrzymałość na napięcie przemienne: 4KV przez 1 minutę
• Wytrzymałość na napięcie impulsowe: 6KV

Środowisko pracy:

• Temperatura pracy: -40℃ do+ 70℃
• Temperatura przechowywania i transportu: -40°C do 80°C
• Temperatura odniesienia: 23℃ ± 2℃
• Wilgotność względna: 0 – 95% bez kondensacji
• Kategoria instalacji: CAT III
• Wysokość instalacji: do 2000 m n.p.m.
• Klasa ochrony: II
• Lokalizacja: środowisko suche
• Czas nagrzewania: 3 sekundy
• Środowisko mechaniczne: M1
• Środowisko elektromagnetyczne: E2
• Środowisko instalacji: montaż na ścianie lub w szafie
• Stopień zanieczyszczenia: 2
