Licznik Energii Trójfazowy Podlicznik Pobór Energii Czynnej 3FAZ SDM72D MID

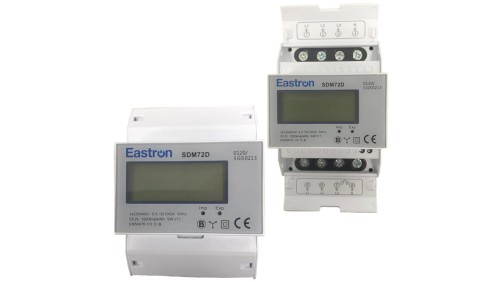

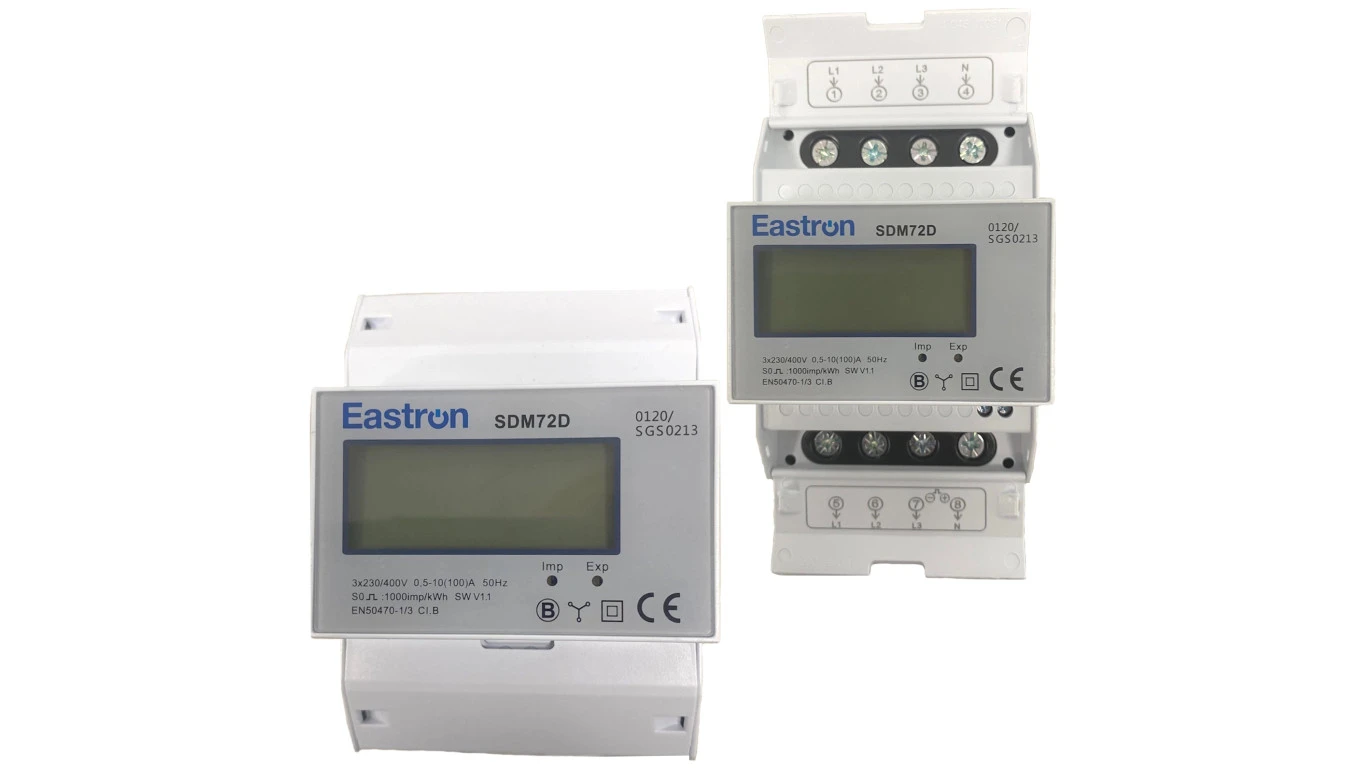

Trójfazowy Licznik Energii Elektrycznej

SDM72D MID

✔️ Licznik trójfazowy z podświetlanym wyświetlaczem LCD wskazującym różne parametry pracy licznika, mające zastosowanie w pomiarach energii dla zastosowań przemysłowych i komercyjnych.

✔️ Model SDM72D - mierzy i wskazuje pobór energii czynnej (kWh).

✔️ Liczniki są zgodne z Unijną Dyrektywą 2004/22/WE, nazywaną dyrektywą MID – Measuring Instrument Directive pol.: dyrektywa dotycząca urządzeń pomiarowych z dnia 31 marca 2004 roku.

Zestaw składa się z

• 1szt. Licznik Energii Elektrycznej SDM72D MID

Parametry pracy

• Napięcie znamionowe: 230/400V AC (3~)
• Napięcie pracy: 80%-120% Un
• Odporność na napięcie: AC 4kV-1m
• Odporność na napięcie udarowe: 6kV-1,2/50µS
• Prąd: 10A
• Maksymalny prąd znamionowy: 100A
• Prąd rozruchowy: 0,4% lb
• Odporność na przeciążenia: 30 Imax – 0,01s
• Częstotliwość pracy: 50 Hz +/- 10%
• Pobór mocy: ≤2W/10VA/Faza
• Wyświetlacz 1000imp/kWh

Parametry techniczne

• Dokładność: klasa 1
• Standard międzynarodowy dokładności pomiaru energii czynnej: IEC 62053-21/EN EN50470-1/3,
• Temperatura pracy: -20°C / + 55°C
• Temperatura magazynowania: -40°C / + 70°C
• Temperatura referencyjna: +23°C +/- 2°C
• Wilgotność podczas pracy: ≤90%
• Wilgotność podczas magazynowania: ≤95%
• Czas uruchomienia: 10 sekund
• Ochrona przed wnikaniem wody i pyłu: IP51
• Środowisko mechaniczne: M1
• Stopień ochrony: II

Schemat podłączenia

• Zacisk 1/5: L1 IN/OUT
• Zacisk 2/6: L2 IN/OUT
• Zacisk 3/7: L3 IN/OUT
• Zacisk 4/8: neutralny

Wymiary

• Wysokość: 100mm
• Szerokość: 72mm
• Wysokość frontalnej części licznika: 45mm

Wskazówki dotyczące montażu

✅ Przed podłączaniem licznika upewnij się, że nie jest on podłączony do prądu.

✅ Używaj wyłącznie izolowanych narzędzi.

✅ Przed uruchomieniem sprawdź poprawność podłączenia przewodów oraz ich adekwatność dla maksymalnego prądu licznika.

✅ Montuj licznik wyłącznie w otoczeniu suchym, czystym, zabezpieczonym przed zabrudzeniem i ryzykiem uszkodzeń.

✅ Nie dotykaj zacisków licznika narzędziami nieizolowanymi, gołymi rękami lub innymi nieprzeznaczonymi do tego przedmiotami.

✅ Po zamontowaniu licznika zamknij pokrywę ochronną, nie zrywaj plomb, nie otwieraj pokrywy – doprowadzić może do błędnych wskazań i unieważnienia gwarancji.

✅ Po zamontowaniu urządzenie może być obsługiwane wyłącznie przez uprawniony personel
