Licznik Energii Elektrycznej Trójfazowy Licznik Prądu Funkcja Resetu 100A

Trójfazowy Licznik Energii Elektrycznej z funkcją resetu

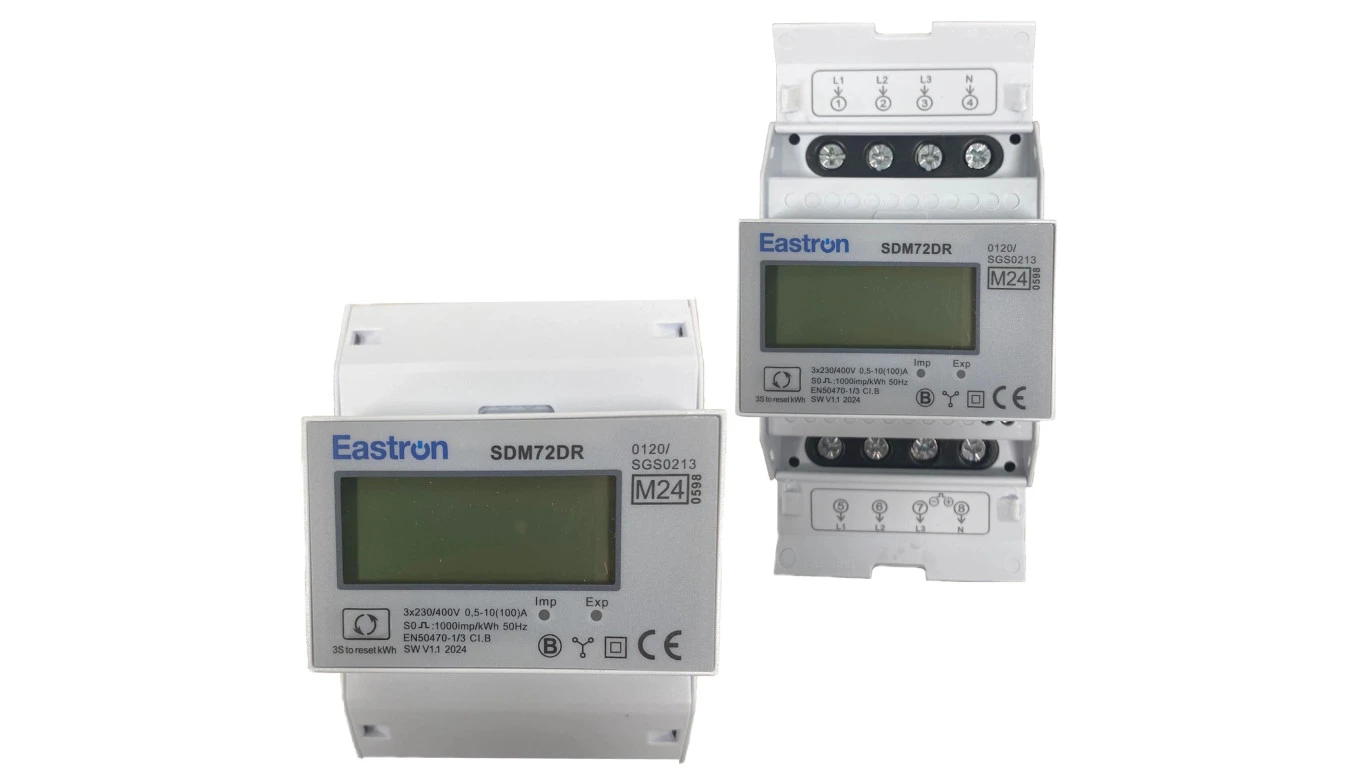

SDM72 DR MID

✔️ Licznik trójfazowy z podświetlanym wyświetlaczem LCD wskazującym różne parametry pracy licznika, mające zastosowanie w pomiarach energii dla zastosowań przemysłowych i komercyjnych.

✔️ Model SDM72 DR – mierzy i wskazuje pobór energii czynnej (kWh) oraz moc (W).

✔️ Model wyposażony w opcje resetowania wskazania poboru energii czynnej.

Zestaw zawiera:

• 1szt. Licznika Energii Elektrycznej SDM72 DR MID

Parametry pracy:

• Napięcie znamionowe: 230/400V AC (3~)
• Napięcie pracy: 80%-120% Un
• Odporność na napięcie: AC 4kV-1m
• Odporność na napięcie udarowe: 6kV-1,2/50µS
• Prąd: 10A
• Maksymalny prąd znamionowy: 100A
• Prąd rozruchowy: 0,4% lb
• Odporność na przeciążenia: 30 Imax – 0,01s
• Częstotliwość pracy: 50 Hz +/- 10%
• Pobór mocy: ≤2W/10VA/Faza
• Wyświetlacz 1000imp/kWh

Parametry techniczne:

• Dokładność: klasa 1
• Standard międzynarodowy dokładności pomiaru energii czynnej: IEC 62053-21/EN EN50470-1/3,
• Temperatura pracy: -20°C / + 55°C
• Temperatura magazynowania: -40°C / + 70°C
• Temperatura referencyjna: +23°C +/- 2°C
• Wilgotność podczas pracy: ≤90%
• Wilgotność podczas magazynowania: ≤95%
• Czas uruchomienia: 10 sekund
• Ochrona przed wnikaniem wody i pyłu: IP51
• Środowisko mechaniczne: M1
• Stopień ochrony: II

Schemat podłączenia

• Zacisk 1/5: L1 IN/OUT
• Zacisk 2/6: L2 IN/OUT
• Zacisk 3/7: L3 IN/OUT
• Zacisk 4/8: neutralny

Wymiary

• Głębokość: 66mm
• Wysokość: 100mm
• Szerokość: 72mm

Wskazówki dotyczące montażu

1. Przed podłączaniem licznika upewnij się, że nie jest on podłączony do prądu.
2. Używaj wyłącznie izolowanych narzędzi.
3. Przed uruchomieniem sprawdź poprawność podłączenia przewodów oraz ich adekwatność dla maksymalnego prądu licznika.
4. Montuj licznik wyłącznie w otoczeniu suchym, czystym, zabezpieczonym przed zabrudzeniem i ryzykiem uszkodzeń.
5. Nie dotykaj zacisków licznika narzędziami nieizolowanymi, gołymi rękami lub innymi nieprzeznaczonymi do tego przedmiotami.
6. Po zamontowaniu licznika zamknij pokrywę ochronną, nie zrywaj plomb, nie otwieraj pokrywy – doprowadzić może do błędnych wskazań i unieważnienia gwarancji.
7. Po zamontowaniu urządzenie może być obsługiwane wyłącznie przez uprawniony personel.
