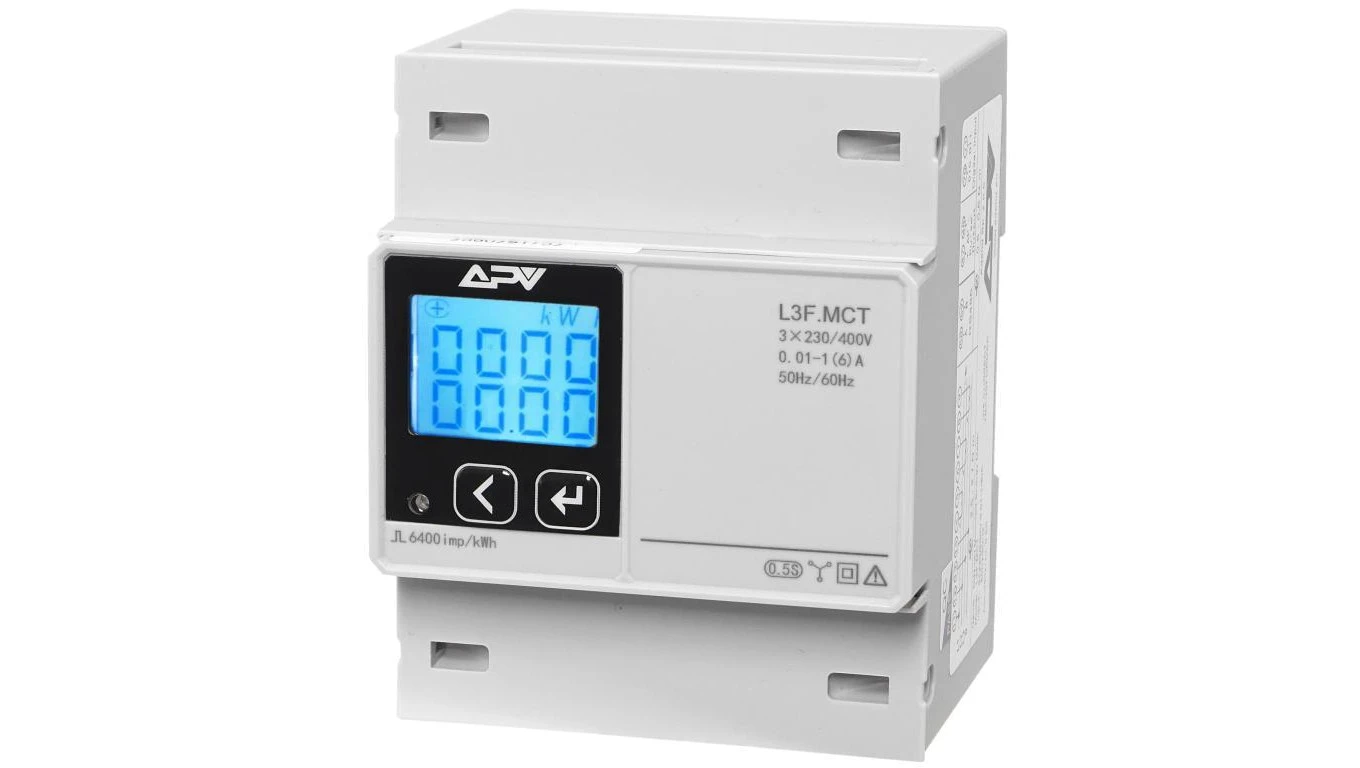

MIERNIK TRÓJFAZOWY ENERGII ELEKTRYCZNEJ, LICZNIK DOKONUJĄCY POMIARU DWUKIERUNKOWEGO (POBÓR/ODDANIE), PRZEKŁADNIKOWY

Pomiar półpośredni, za pomocą przekładników. NA SZYNĘ DIN, 3-fazowy

Posiada opcję zdalnego odczytu danych, poprzez MODBUS -RS485.

L3F.MCTwykorzystuje najnowszy mikroprocesor i technologię.

• Posiada podświetlany na niebiesko wyświetlacz i 16 różnych parametrów pomiarowych.
• Obejmuje to ujemny odczyt mocy, który może również wskazywać na odwrócenie instalacji lub połączenia przekładnika prądowego.
• Dzięki wbudowanym wyjściom impulsowym i RS485 Modbus RTU jest w pełni kompatybilny do integracji z systemami BMS i zdalnym monitoringiem.
• Możliwość zastosowania w systemach fotowoltaicznych.

❗Licznik L3F z pomiarem półpośrednim - należy do niego dokupić przekładniki CT24 lub CT36.❗

Pomiar:

• Napięcie fazowe: V1, V2, V3,
• Napięcie linii: V1-2, V2-3, V3-1,
• Prąd: I1, I2, I3, IN,
• Moc czynna: P1, P2, P3, P_total (całkowita moc czynna),
• Moc bierna: Q1, Q2, Q3, Q_total (całkowita moc bierna),
• Moc pozorna: S1, S2, S3, S_Total (całkowita moc pozorna),
• Częstotliwość: Hz,
• Współczynnik mocy: PF,
• Energia czynna: Ep_imp (import energii czynnej), Ep_exp (eksport energii czynnej), Ep_total (całkowita energia czynna),
• Energia bierna: Eq_imp (importowana energia bierna), Eq_exp (eksportowana energia bierna), Eq_total (całkowita energia bierna) energia bierna),
• THD-I i THD-U,
• Maksymalne zapotrzebowanie: MD.

Dane techniczne:

• Prąd znamionowy (Ib): 0.05-5(6)A,
• Wejście: przekładnikowe 5A,
• Zakres prądu roboczego: 0,4% Ib-Imax,
• Częstotliwość: 50/60 Hz
• Zakres napięcia: 0.8Un ～ 1.2Un
• Wyjście impulsowe: gdy aktywne, zakres impulsów（80±20%）ms
• RTC error (błąd pomiarowy): ≤0.5s/day
• Klasa szczelności IP: IP54（obudowa przednia）/ IP20（obudowa tylna）
• Temperatura pracy: (-25～70)℃
• Temperatura przechowywania: (-30～80)℃
• Wilgotność względna: (5～95)% （bez kondensacji),
• Interfejs komunikacji: Port RS485,
• Protokół Modbus-RTU, szybkość transmisji do 9600bps.

● Wymiary urządzenia:

• wys: 90 mm,
• szer: 72 mm (4 moduły),
• gł. całkowita: 63 mm.
