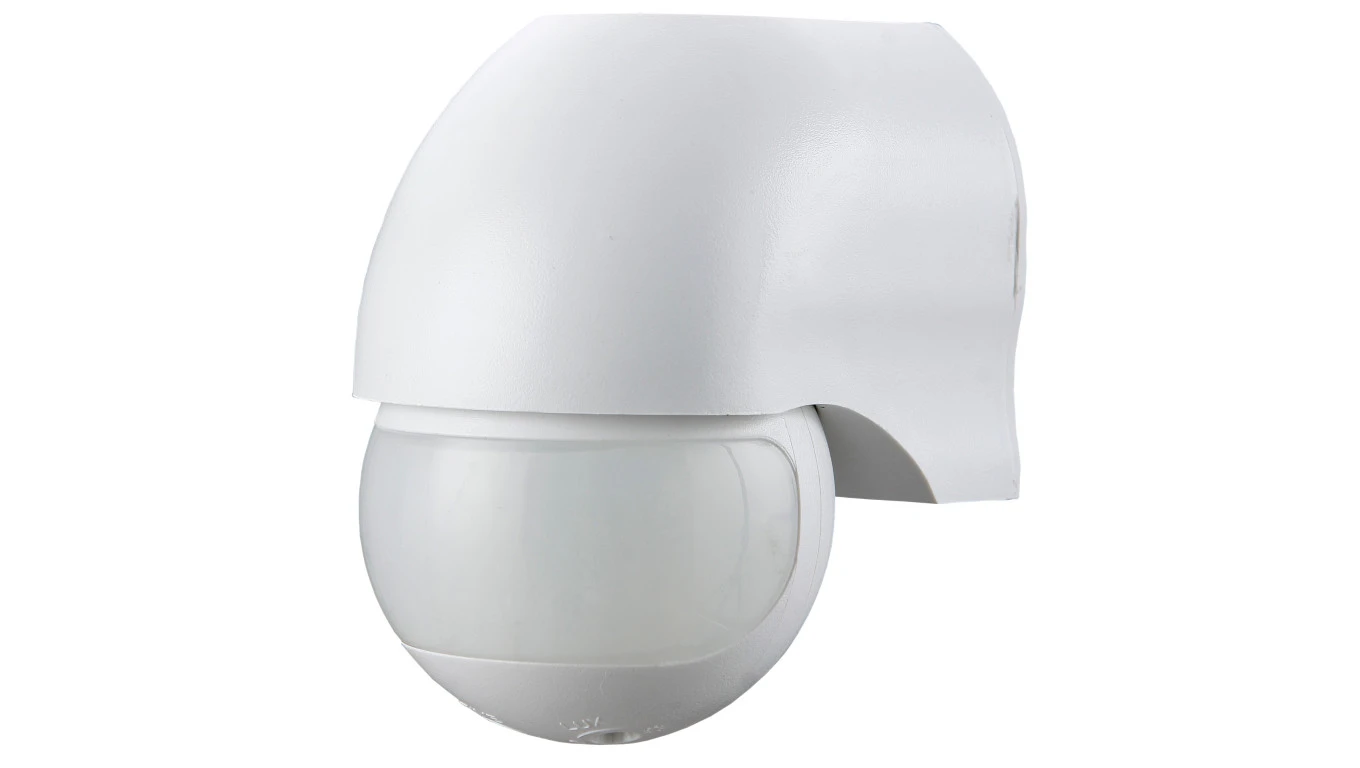

CZUJNIK RUCHU NA PODCZERWIEŃ PIR, WŁĄCZNIK, ZEWNĘTRZNY, BIAŁY marki 6THSENSE

KOD PRODUKTU: 6S-CR3-W

Wielofunkcyjny włącznik natynkowy - czujnik ruchu, z poziomą i pionową regulacją 180°.

• Posiada czuły detektor podczerwieni.
• Bezpieczeństwo, trwałość energooszczędność oraz wysoka jakość wykonania.
• Produkt umożliwia automatyczne załączenie obciążenia, wykorzystując promieniowanie podczerwone, po wykryciu ruchu w polu detekcji.
• Posiada element światłoczuły umożliwiający identyfikację pory dnia. Urządzenie proste w instalacji oraz obsłudze. Służy do sterowania oświetleniem lub innymi urządzeniami elektrycznymi.
• Mechaniczna- ręczna regulacja ustawienia czujnika, w pionie i w poziomie.
• Pozwala na załączenie urządzenia o mocy od 1W.

DANE TECHNICZNE:

• Typ czujnika: PIR (podczerwień),
• Światłoczułość: 3-2000 LUX,
• Kąt widzenia: 180°,
• Zasięg detekcji: 12 m,
• Stopień ochrony: IP44,
• Napięcie: 220 - 250V/AC; 50Hz,
• Pobór mocy: 0,5W,
• Max. obciążenie: 1200 W,
• Wymiary: 85 / 92 / 64 [mm],
• Instalacja: 2,0 - 2,5 m,
• Temperatura pracy: - 20 ~ +40 C°,
• Wilgotność pracy: <93%RH,
• Zakres regulacji TIME: min: 10 sek. ± 3 sek.; max: 12 min. ± 3 min.

WYMIARY:

MONTAŻ CZUJNIKA:

Urządzenie do montażu zewnętrznego oraz wewnętrznego, natynkowego, IP44.

UWAGA:

• Montażu powinna dokonać osoba posiadająca odpowiednie kwalifikacje,
• Przed urządzeniem nie powinno umieszczać się przedmiotów mogących zakłócać poprawną prace urządzenia,
• Należy unikać instalacji w pobliżu urządzeń grzewczych i klimatyzacyjnych,
• Należy unikać kierowania detektora w stronę obiektów o silnie odblaskowych powierzchniach, takich jak lustra itp,
• Dla bezpieczeństwa nie otwierać urządzenia po podłączeniu do zasilania.

Należy pamiętać, aby regulacji (pokrętłami LUX, SENS lub TIME), dokonywać, gdy urządzenie jest wyłączone z sieci. W innym przypadku, urządzenie może nie działać prawidłowo.

PODŁĄCZENIE ZASILANIA:

L- brązowy (fazowy),

N- niebieski (neutralny),

R- czerwony (zasilający).

ZASIĘG DETEKCJI ORAZ REGULACJA URZĄDZENIA:

• Ustaw pokrętło TIME w przeciwnym do ruchu wskazówek zegara, na "-", natomiast pokrętło LUX na maksymalną wartość "słońce",
• Włącz zasilanie. Następnie po ok. 30 sekundach czujnik dostosuje się do otoczenia. Po tym czasie czujnik załączy się i wyłączy na ok 5-10 sekund.
• Po wykonaniu testu należy dostosować ustawienie i kąt nachylenia czujnika, do regulacji czasu i światła.

LUX - regulacja natężenia światła,

TIME- regulacja czasu świecenia.
