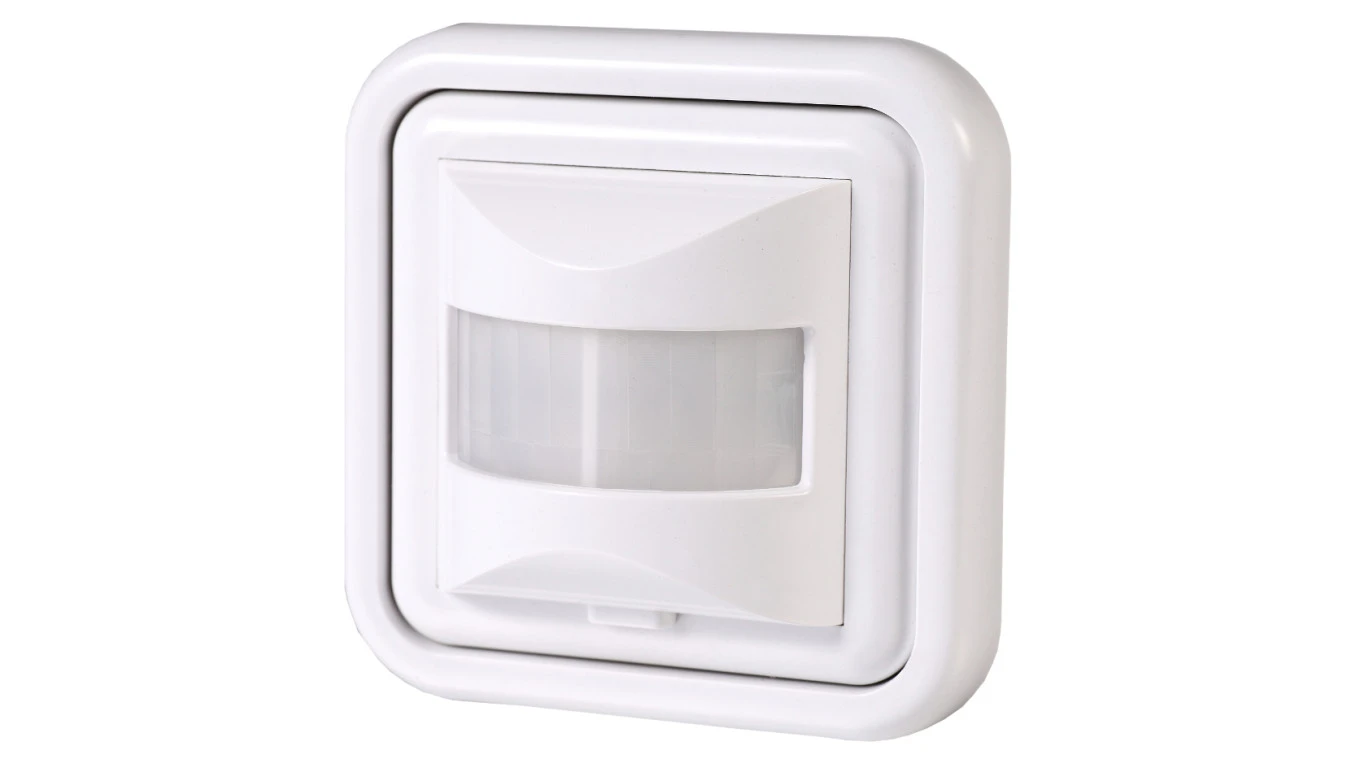

CZUJNIK RUCHU NA PODCZERWIEŃ PIR, DO PUSZKI, 2 LUB 3 ŻYŁOWY marki 6thSENSE

KOD PRODUKTU: 6S-CRP3

Czujnik ruchu - włącznik podtynkowy PIR 160°.

Posiada czuły detektor podczerwieni.

Bezpieczeństwo, trwałość energooszczędność oraz wysoka jakość wykonania.

Czujnik ruchu do automatycznego sterowania oświetleniem lub innymi urządzeniami elektrycznymi, przy jednoczesnej oszczędności energii elektrycznej. Odbiornik- oświetlenie, włączane jest za pomocą czujnika ruchu PIR. Do zastosowania wewnątrz pomieszczeń.

Działa zarówno w instalacji 2 i 3 żyłowej. Urządzenie można zainstalować w puszce ściennej Ø60 mm.

DANE TECHNICZNE:

• Typ czujnika: PIR (podczerwień),
• Światłoczułość: 3-2000 LUX,
• Kąt widzenia: 160°,
• Zasięg detekcji: 9 m,
• Stopień ochrony: IP20,
• Napięcie: 220 - 250V/AC; 50Hz,
• Pobór mocy: 0,5 W,
• Max. obciążenie: 500 W,
• Wymiary: 80,7 / 80,7 / 65 [mm],
• Instalacja: 1,0 - 1,8 m,
• Temperatura pracy: - 20 ~ +40 C°,
• Wilgotność pracy: <93%RH,
• Zakres regulacji TIME: min: min: 10 sek. ± 3 sek.; max: 7 min. ± 2 min,
• Wymiary otworu montażowego: 60 mm.

Przy zastosowaniu instalacji 2-żyłowej, wymagane minimalne obciążenie czujnika wynosi 5W.

WYMIARY:

MONTAŻ CZUJNIKA:

Urządzenie do montażu wewnętrznego, podtynkowego, IP20.

UWAGA:

• Montażu powinna dokonać osoba posiadająca odpowiednie kwalifikacje,
• Przed urządzeniem nie powinno umieszczać się przedmiotów mogących zakłócać poprawną prace urządzenia,
• Należy unikać instalacji w pobliżu urządzeń grzewczych i klimatyzacyjnych,
• Należy unikać kierowania detektora w stronę obiektów o silnie odblaskowych powierzchniach, takich jak lustra itp,
• Dla bezpieczeństwa nie otwierać urządzenia po podłączeniu do zasilania.

Należy pamiętać, aby regulacji (pokrętłami LUX, SENS lub TIME), dokonywać, gdy urządzenie jest wyłączone z sieci. W innym przypadku, urządzenie może nie działać prawidłowo.

PODŁĄCZENIE ZASILANIA:

L - brązowy (fazowy),

N - niebieski (neutralny).

"2" - podłączenie 2-żyłowe,

"3" - podłączenie 3-żyłowe.

ZASIĘG DETEKCJI ORAZ REGULACJA URZĄDZENIA:

LUX - regulacja natężenia światła. Regulacja ta określa przy jakim natężeniu światła urządzenie przestaje wykrywać ruch, pozostając w trybie czuwania. Zabezpiecza to przed niepożądanym włączaniem oświetlenia podczas dnia.

TIME- regulacja czasu świecenia. Ustawienie to umożliwia określenie czasu, przez jaki urządzenie będzie działało, po aktywacji czujnika. Czas świecenia liczy się od chwili wykrycia ruchu do momentu wyłączenia.
