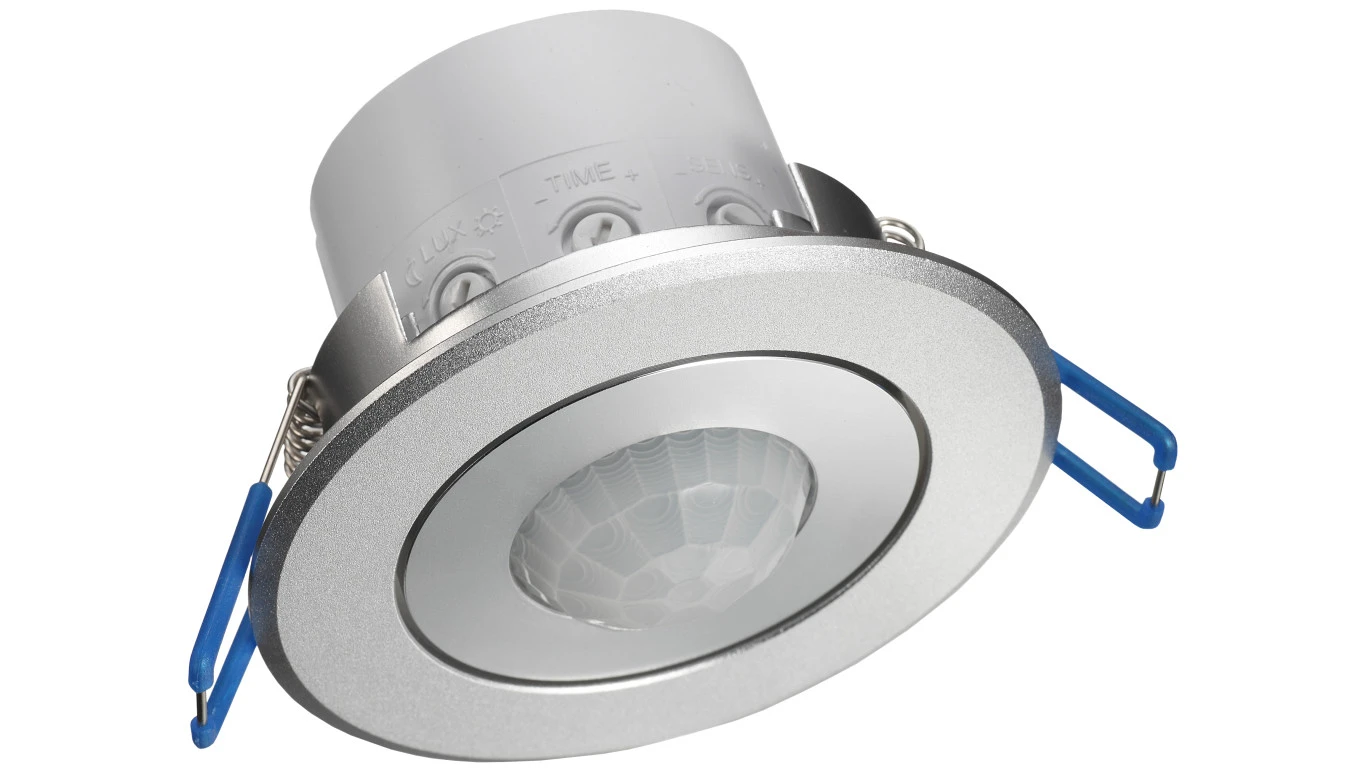

CZUJNIK RUCHU NA PODCZERWIEŃ PIR, PODTYNKOWY, Z REGULACJĄ, marki 6thSENSE

KOD PRODUKTU: 6S-CRS4

• Posiada czuły detektor podczerwieni.
• Bezpieczeństwo, trwałość, energooszczędność oraz wysoka jakość wykonania. Przystosowany do montażu w sufitach podwieszanych.
• Czujnik ruchu służy do automatycznego sterowania oświetleniem lub innymi urządzeniami elektrycznymi, przy jednoczesnej oszczędności energii elektrycznej.
• Produkt umożliwia automatyczne załączenie obciążenia, wykorzystując promieniowanie podczerwone, po wykryciu ruchu w polu detekcji. Urządzenie proste w instalacji oraz obsłudze.
• Możliwość mechanicznej regulacji ustawienia czujnika - skierowania w wybranym kierunku, oraz regulacji zasięgu detekcji SENS od 3 do 8 metrów.

DANE TECHNICZNE:

• Typ czujnika: PIR (podczerwień),
• Światłoczułość: 3-2000 LUX,
• Kąt widzenia: 360°,
• Zasięg detekcji: Ø3 - 8 m,
• Stopień ochrony: IP20,
• Napięcie: 220 - 250V/AC; 50Hz,
• Pobór mocy: 0,5 W,
• Max. obciążenie: 1200 W,
• Wymiary: Ø85 / 56,7 [mm],
• Wymiary otworu montażowego: Ø63 [mm],
• Instalacja: 2,2 - 4,0 m,
• Temperatura pracy: - 20 ~ +40 C°,
• Wilgotność pracy: <93%RH,
• Zakres regulacji TIME: min: 10 sek. ± 3 sek.; max: 15 min. ± 2 min.

WYMIARY:

MONTAŻ CZUJNIKA:

Urządzenie do montażu wewnętrznego, podtynkowego, IP20.

UWAGA:

• Montażu powinna dokonać osoba posiadająca odpowiednie kwalifikacje,
• Przed urządzeniem nie powinno umieszczać się przedmiotów mogących zakłócać poprawną prace urządzenia,
• Należy unikać instalacji w pobliżu urządzeń grzewczych i klimatyzacyjnych,
• Należy unikać kierowania detektora w stronę obiektów o silnie odblaskowych powierzchniach, takich jak lustra itp,
• Dla bezpieczeństwa nie otwierać urządzenia po podłączeniu do zasilania.

Należy pamiętać, aby regulacji (pokrętłami LUX, SENS lub TIME), dokonywać, gdy urządzenie jest wyłączone z sieci. W innym przypadku, urządzenie może nie działać prawidłowo.

PODŁĄCZENIE ZASILANIA:

L- brązowy (fazowy),

N- niebieski (neutralny),

ZASIĘG DETEKCJI ORAZ REGULACJA URZĄDZENIA:

• Pokrętło regulacji SENS należy ustawić na "+", pokrętło TIME na "-", natomiast pokrętło lux na "☼",
• Następnie załączamy zasilanie. Urządzenie wchodzi w stan kalibracji,
• Następnie włączy się wskaźnik świetlny i gdy czujnik nie wykryje ruchu w ciągu 10 ±3 sekund, wyłączy się.
• Po wyłączeniu urządzania, należy wzbudzić je ruchem, celem sprawdzenia poprawności działania. Jeżeli po upływie 10 ±3 sekund, urządzenie nie wykryje ruchu, wyłączy się.

LUX - regulacja natężenia światła,

TIME - regulacja czasu świecenia,

SENS - regulacja zasięgu detekcji.
