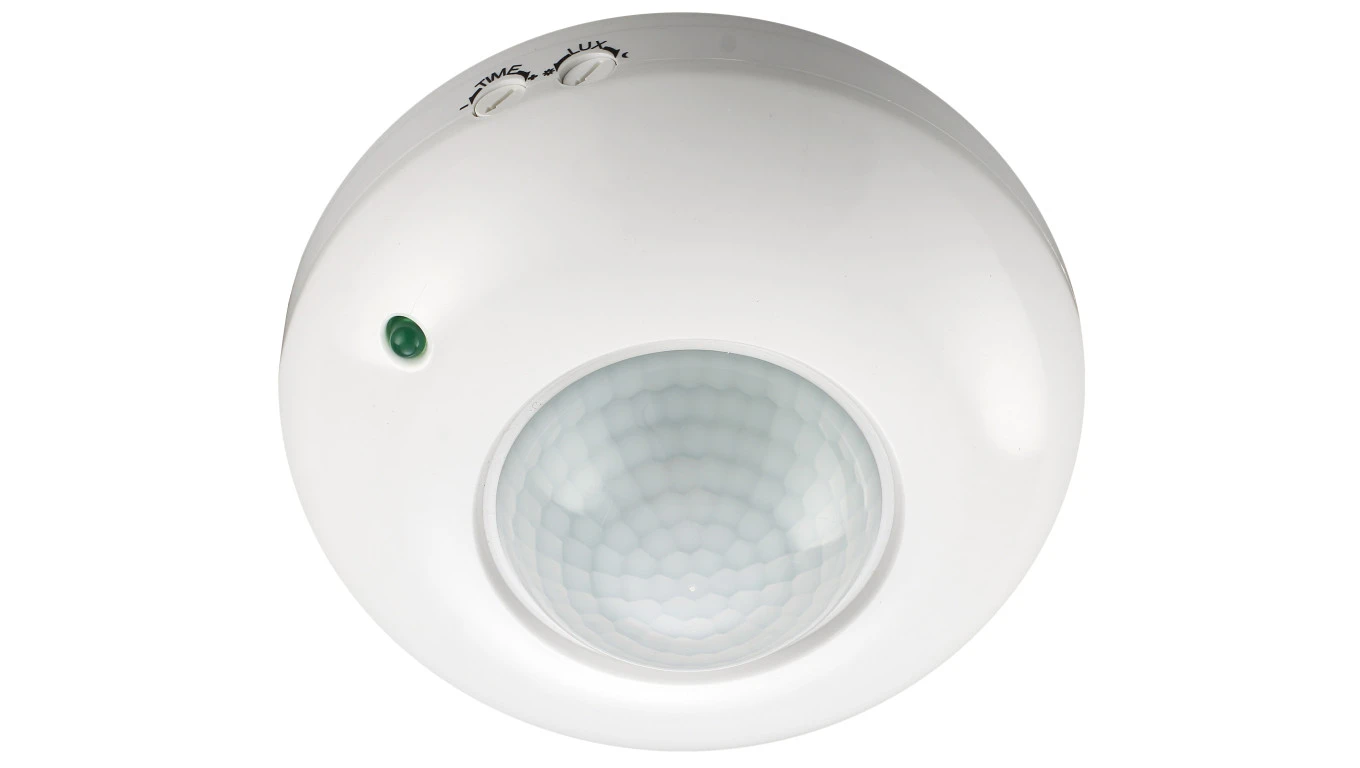

CZUJNIK RUCHU NA PODCZERWIEŃ PIR, WŁĄCZNIK, WEWNĘTRZNY, BIAŁY.

KOD PRODUKTU: 6S-CRS1

Wielofunkcyjny włącznik natynkowy - czujnik ruchu PIR 360°.

• Posiada czuły detektor podczerwieni.
• Bezpieczeństwo, trwałość energooszczędność oraz wysoka jakość wykonania.
• Czujnik ruchu do automatycznego sterowania oświetleniem lub innymi urządzeniami elektrycznymi, przy jednoczesnej oszczędności energii elektrycznej. Odbiornik- oświetlenie, włączane jest za pomocą czujnika ruchu PIR. Do zastosowania wewnątrz pomieszczeń.
• Produkt umożliwia automatyczne załączenie obciążenia, wykorzystując promieniowanie podczerwone, po wykryciu ruchu w polu detekcji. Posiada element światłoczuły umożliwiający identyfikację pory dnia. Urządzenie proste w instalacji oraz obsłudze.

DANE TECHNICZNE:

• Typ czujnika: PIR (podczerwień),
• Światłoczułość: 3-2000 LUX,
• Kąt widzenia: 360°,
• Zasięg detekcji: 6 m,
• Stopień ochrony: IP20,
• Napięcie: 220 - 250V/AC; 50Hz,
• Pobór mocy: 0,45 W,
• Max. obciążenie: 1100 W,
• Wymiary: Ø115 / 58 [mm],
• Instalacja: 2,2 - 4,0 m,
• Temperatura pracy: - 20 ~ +40 C°,
• Wilgotność pracy: <93%RH,
• Zakres regulacji TIME: min: 10 sek. ± 3 sek.; max: 7 min. ± 2 min.

WYMIARY:

MONTAŻ CZUJNIKA:

Urządzenie do montażu wewnętrznego, IP20.

UWAGA:

• Montażu powinna dokonać osoba posiadająca odpowiednie kwalifikacje,
• Przed urządzeniem nie powinno umieszczać się przedmiotów mogących zakłócać poprawną prace urządzenia,
• Należy unikać instalacji w pobliżu urządzeń grzewczych i klimatyzacyjnych,
• Należy unikać kierowania detektora w stronę obiektów o silnie odblaskowych powierzchniach, takich jak lustra itp,
• Dla bezpieczeństwa nie otwierać urządzenia po podłączeniu do zasilania.

Należy pamiętać, aby regulacji (pokrętłami LUX, SENS lub TIME), dokonywać, gdy urządzenie jest wyłączone z sieci. W innym przypadku, urządzenie może nie działać prawidłowo.

PODŁĄCZENIE ZASILANIA:

L- brązowy (fazowy),

N- niebieski (neutralny),

R- czerwony (zasilający).

ZASIĘG DETEKCJI ORAZ REGULACJA URZĄDZENIA:

• Pokrętło TIME i LUX należy przekręcić w kierunku przeciwnym z z ruchem wskazówek zegara.
• Po włączeniu zasilania, czujnik przejdzie w stan kalibracji.
• Po około 30 sekundach czujnik załączy się. Gdy nie wykryje ruchu, po około 5-30 sekundach wyłączy się automatycznie. Gdy czujnik wykryje ruchu w zasięgu pola detekcji, zacznie działać prawidłowo.
• Po około 5-10 sekundach, od pierwszej detekcji, czujnik jest gotowy do pracy.
• W przypadku gdy czujnik nie wykryje ruchu, obciążenie przestanie działać po około 5-15 s.

LUX - regulacja natężenia światła,

TIME- regulacja czasu świecenia.
