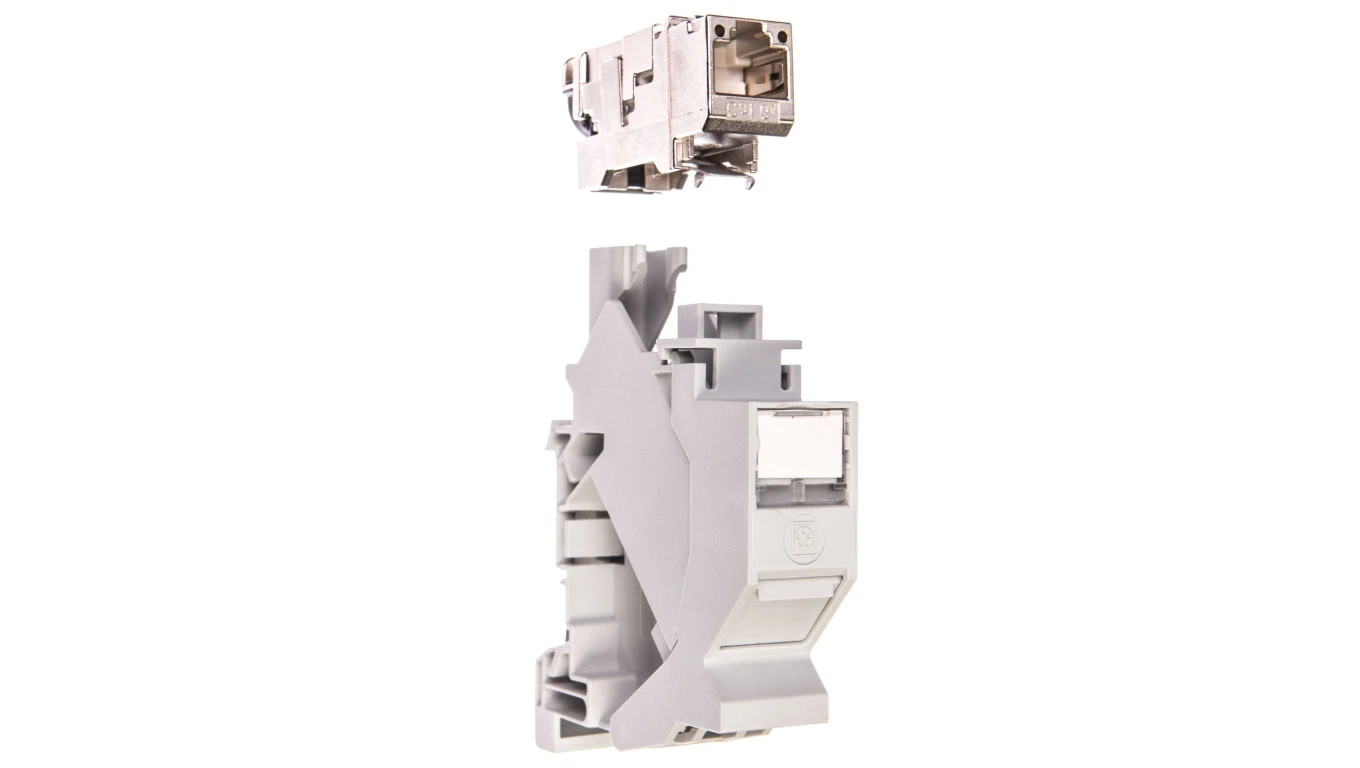

Adapter z gniazdem RJ45 kat.6A na szynę DIN TH35 EPIC DATA HS RJ45 F 10G A 21700613

Adapter z gniazdem RJ45 kat.6A na szynę DIN TH35 EPIC DATA HS RJ45 F 10G A 21700613

Adapter DIN-rail z ekranowanym gniazdem RJ45 kat.6A przeznaczony do przemysłowego Ethernetu 10G; montowany na szynie TH35, zaprojektowany do zastosowań w automatyce i inżynierii maszynowej, z połączeniem typu przebicie izolacji (IDC) i skośnym wylotem kabla.

Cechy techniczne

• Kategoria: 6A (10G)
• Zgodność: gniazdo RJ45 zgodne z IEC 60603-7-5
• Gniazdo: RJ45 8(8), ekranowane; obudowa nieekranowana
• Montaż: szyna montażowa TH35 (DIN-rail)
• Sposób połączenia: przebicie izolacji (IDC)
• Kierunek wylotu kabla: skośny
• Stopień ochrony: IP20; ochrona przeciwpyłowa obecna
• Zakres temperaturowy: -40°C do 75°C
• Parametry elektryczne: maks. napięcie 60 VDC, maks. prąd 1 A
• PoE: zgodny z 4PPoE według IEEE 802.3bt
• Materiały: obudowy PA/PC, złącza mosiądz cynkowany
• Dodatkowo: kolor biały, kodowanie kolorem, klips do montażu połączenia ekranowanego, pole tekstowe
• Ilość gniazd: 1

Zastosowanie produktu

• Połączenia przemysłowego Ethernetu 10G w szafach sterowniczych i na szynie DIN
• Instalacje w automatyce maszyn i linii produkcyjnych wymagające ekranowanego połączenia i PoE
• Punkty końcowe sieci w przemyśle: łączenie switchy przemysłowych z urządzeniami fieldbus/ethernet
• Aplikacje wymagające montażu na szynie TH35 oraz odporności temperaturowej do 75°C

FAQ - Najczęściej zadawane pytania i odpowiedzi

1. Czy adapter obsługuje zasilanie PoE zgodne z IEEE 802.3bt?
   Tak — gniazdo jest zgodne z 4PPoE według IEEE 802.3bt. Maksymalne napięcie dopuszczalne na adapterze wynosi 60 VDC, co pozwala na stosowanie typowych napięć PoE (ok. 57 V) pod warunkiem, że instalacja nie przekracza podanego ograniczenia.
2. Jak wykonać połączenie ekranowania kabla przy użyciu tego adaptera?
   Ekran kabla mocuje się mechanicznie za pomocą klipsa przewidzianego w adapterze. Obudowa adaptera nie jest ekranowana — ekran kabla powinien być połączony z systemowym punktem uziemienia zgodnie z zasadami instalacji w danym obiekcie.
